鋼格板的生產一般采用鋼格板壓阻焊機焊接橫桿與扁鋼，每一次焊接同時有幾十個焊點，一塊鋼格板上有成百上千的焊點。成品鋼格板橫桿和扁鋼之間的焊接牢固度不易判斷，無科學檢測手段，現場抽檢只能采用撬杠撬動，憑檢測人的力度感覺來判斷焊接牢固度；或者使用扭力扳手對鋼格板橫桿進行破壞試驗。前者使用撬杠只能憑經驗定性測試；后者使用扭力扳手得出的數據僅是力矩（單位是牛頓.米），無法直接測得橫桿焊點處承受的力并且顯示其牢固度的數據。如果把鋼格板送到實驗室檢測，因為取樣數量所限，不能保證檢測數據準確科學，并且費時費力。

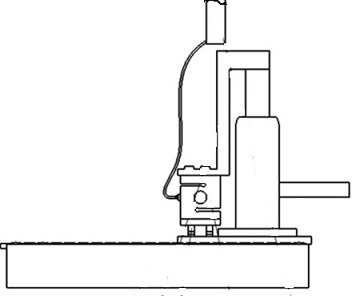

鋼格板橫桿焊接牢固度的檢測裝置的目的就是提出一種鋼格板橫桿焊接牢固度的檢測，以解決成品鋼格板橫桿和扁鋼之間的焊接牢固度無科學檢測手段，使用撬杠只能憑經驗定性測試，使用扭力扳手得出的數據僅是力矩無法直接測得橫桿焊點處承受的力并且顯示其牢固度的數據，把鋼格板送到實驗室檢測不能保證檢測數據準確科學，并且費時費力。解決該技術問題所采用的技術方案是：一種鋼格板橫桿焊接牢固度的檢測裝置，其特征在于：液壓千斤頂設置于鋼格板的上方，拉力傳感器聯接于液壓千斤頂掛爪下方，測試拉鉤聯接于拉力傳感器下方，測試拉鉤勾住鋼格板扁鋼上焊接的橫桿，液壓千斤頂通過拉力傳感器、測試拉鉤牽拉鋼格板扁鋼上焊接的橫桿，拉力傳感器連接拉力測量儀表顯示其實時負荷的拉力數值。鋼格板橫桿焊接牢固度的檢測裝置示意圖：
與現有技術比較所具有的有益效果是：由于采用上述技術方案，使用時啟動液壓千斤頂通過拉力傳感器和測試拉鉤牽拉鋼格板扁鋼上焊接的橫桿，橫桿實時受力通過拉力傳感器連接的拉力測量儀表上直接讀出；當橫桿和承載扁鋼分離狀態時受力最大，此測量數值就會在拉力測量儀表上鎖定，簡捷、方便地讀出焊接牢固度數值。這樣實現了現場檢測鋼格板橫桿焊接牢固度，檢測數值科學直觀，操作方便，而且裝置的配置簡便且重量輕。
